Feuille épaisse ligne de refendage

Introduction:

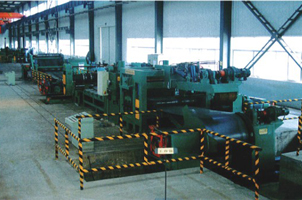

Cette ligne de refendage plaque épaisse, également appelé métal découpeuse de la bobine, est capable de fendre la bobine maître d'acier épais en petites bobines de bébé. La ligne de refendage de bobines d'épaisseur est composé de: voiture bobine de chargement, double mandrin grande charge dérouleur, le style portail Guide bobine-tête, appuyez sur et une pelle équipement, mangeoire double pincement des rouleaux, cinq rouleaux niveleur, fin-coupe, table de Roll, alignement centrale, découpeuse à disque, la ferraille enrouleur, trou accumulateur, pré-tendeur separator&, portail de style bobines-séparateur et presseur, enrouleur, voiture de déchargement de la bobine, commande hydraulique et électrique control.
Capacité de différents modèles de lignes de refendage feuille épais (métal découpeuse de la bobine):
Épaisseur de la bande: (3 ~ 12) mm, (4-16) mm, (5 ~ 20) mm;
Largeur de bande: 500-1800mm, 800 ~ 2000mm ou 1000 ~ 2200mm.

Avantages et caractéristiques de Coil Machine de fente:
1. Pour une épaisseur de feuille de refendage linge, force et la solidité est très important. Nous prenons beaucoup d'attention à l'utilisation des matériaux de structure de la conception et de la bobine refendage la machine de métal bobine découpeuse, par exemple: le style portail Guide bobine-tête et appuyez sur, double-corps ferraille reeler, cinq rouleau tendeur pour reculant, bobines portail de style pressants & support de séparation , etc.

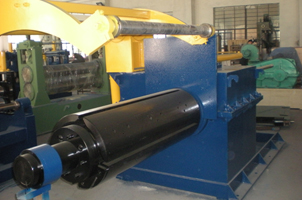

2.Double cône mandrin dérouleur, non seulement à supporter les grandes bobines tels que 35T ou 40T, mais aussi pratique pour la bobine de chargement sur le decoiler.
Voiture 3.Coil chargement a plate-forme de support avec TWP rouleaux tournants sur les bords de pointe, tout en chargeant bobine sur double cône dérouleur, d'une part, soutenir solidement une grande bobine; d'autre part, rouleaux doubles sur bobine plate-forme de voiture tournent en synchronisme avec déroulage mandrel.
4.Strength de tous les rouleaux et les arbres augmentent avec bande d'acier thickness.
Enrouleurs de ferraille 5.Dual-corps sont entraînées par deux moteurs de couple et deux vitesses reducers.
6.Recoiling tendeur de la découpeuse de bobine de métal, ou ligne de refendage de tôle, adopte solide structure de tension de cinq rouleaux, fournissant stable et même tension pour recoiling.
7.Coils poussoir est installé sur enrouleur, pour pousser bobines sur whiling décharger fente coils.
Moteurs de 8.AC et réducteurs de vitesse en voiture pincement alimentation & cinq rouleau niveleur et cinq-rouleau tendeur, tandis que réducteurs de vitesse moteurs à courant continu de & voiture découpeuse et recoiler.
9.Coil commande électrique de la machine de refendage: Parker Eurotherm contrôleur 590 de vitesse + contrôle PLC.

Spécification de Coil Machine de fente de Détail:

1. YJ- (3-12)

×

1800mm

Fiche ligne de refendage
Matériel de bobines: RH / acier au carbone CR, tôle galvanisée, de couleur plaque d'acier etc.
Épaisseur Métal Coil découpeuse bande: (3 ~ 12) mm
Largeur Coil Machine de fente bande: 500 ~ 1800mm
Poids Max.coil: 35000kgs

Diamètre des rouleaux de planage & galet tendeur: Φ210
Spirale en métal découpeuse Diamètre de l'arbre de découpeuse: Φ300
Coupeurs de disques: 6CrW2Si, HRC56 ° d'~ 58 °, OD500mm x ID300mm x T25mm.
Diamètre du bloc enrouleur: Φ610mm
Disques de séparation: 65mn, OD250 x ID95 x T10 / 20mm
Coil moteurs de refendage machine à courant continu pour découpeuse et recoiler: 160KW, 200KW.
Spirale en métal découpeuse de vitesse: (0 ~ 30) m / min,

réglable

2.YJ- (16.4)

×

2200mm


Fiche de refendage Line


Matériel de bobines: plaque d'acier HR acier / CR de carbone tels que les Q235, tôle galvanisée, coloré etc
Épaisseur de la bande: (4 ~ 16) mm
Largeur Métal Coil découpeuse bande: 800 ~ 2200mm
Poids des bobines machine fente Max.coil: 40000kgs

Diamètre des rouleaux de planage & galet tendeur: Φ230
Diamètre de l'arbre de découpeuse: Φ360
Coupeurs Métal Coil découpeuse à disque: 6CrW2Si, HRc54 ° d'~ 56 °, OD600mm x ID360mm x T50mm.
Diamètre du bloc enrouleur: Φ760mm
Séparer Coil Machine de fente de disques: 65Mn, OD250 x ID110 x T10 / 20mm
Moteurs à courant continu pour découpeuse et recoiler: 200KW, 250KW.
Vitesse de refendage: (0 ~ 30) m / min,

réglable

3.YJ- (20.5)

×

2000mm

Fiche ligne de refendage
Matériel de bobines: plaque d'acier HR acier / CR de carbone tels que les Q235, tôle galvanisée, coloré etc
Épaisseur Métal Coil découpeuse bande: (5 ~ 20) mm
Largeur de bande: 800 ~ 2000mm
Poids Max.coil: 40000kgs

Diamètre des rouleaux de planage & galet tendeur: Φ260
Spirale en métal découpeuse Diamètre de l'arbre de découpeuse: Φ420
Coupeurs Coil Machine de fente disque: 6CrW2Si, HRc54 ° d'~ 56 °, OD650mm x ID420mm x T50mm.
Diamètre du bloc enrouleur: Φ800mm
Disques de séparation: 65mn, OD250 x ID110 x T10 / 20mm
Moteurs à courant continu pour découpeuse et recoiler: 280kW, 315KW.
Coil refendage refendage vitesse: (0 ~ 20) m / min,

réglable
Modèle Épaisseur LargeurPoids de la bobineLargeur de la fente FiniVitesse max de refendage
JY-12 x 18003-12mm600-1800mmMax 35TMin. 60mm30m / min
JY-16 x 22004-16mm800-2200mmMax 40TMin. 100mm30m / min
JY-2000 20x5-20mm800-2000mmMax 40TMin 100mm20m / min
Nota: Les données dans la forme comme référence selon les gammes générales, nous concevons toujours et faisons chaque ligne feuille de refendage selon les exigences spécifiques de chaque client, de sorte que chaque client peut acheter son propre bien-contenu de refendage machine de la bobine de nous.
