長さラインに厚いシートカット

導入:
厚板切断の長さの行は、巻出し及びコイル材を平準化した後、シートの特定の長さに平らに平らなストリップを剪断することによって、最大回線速度20メートル/分の顧客の要求を満たすことができます。
カットの長さのライン(プレートCTLマシン)が1つのプリレベリング機およびDCまたはACモータで駆動1微レベリングマシンを持っており、長さ固定がエンコーダである、せん断スタイルが停止せん断です。

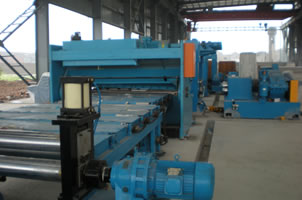

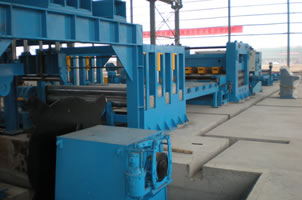

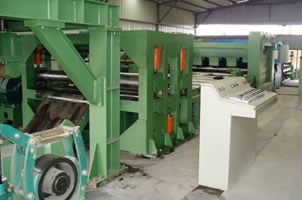

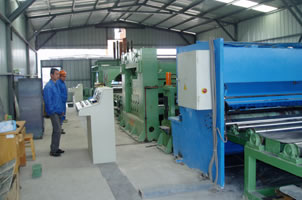

厚板切断の長さラインの構成は次のとおりです。コイル積載車、ダブルマンドレルdecoiler、ポータルスタイルコイルヘッドガイド、プレス&シャベル機器、ピンチ送り&前レベリング、(サイドガイド、エッジトリマー、エッジスクラップワインダーは、テーブルを送信する)、テーブルを送信し、サイドガイド、メインレベリングマシン、最終シート設備、長さ固定エンコーダ、油圧せん断機、搬送ロールテーブル&#038を送信します。プレート・送出機器、空気圧積み重ねアップテーブルを、油圧システム、電気制御システムなど
厚板切断の長さのライン(プレートCTL機)の厚さとフィットスチールコイル:(3〜12ミリメートルは、4〜16ミリメートル、5〜20ミリメートル)と可変幅、仕上げシートの長さは、顧客の現実的な必要性に依存しています。

メリット&プレートのCTL機の特徴

高精度に1プレートCTLマシン
ライン速度は20メートル/分、平均4-5pcs /分2000ミリメートルの長さのシートまで可能。
レベリング精度:±1.5ミリメートル/㎡
シート長さ精度:±0.5ミリメートル/メートル
シート対角線の長さの精度:1ミリメートル/メートル±

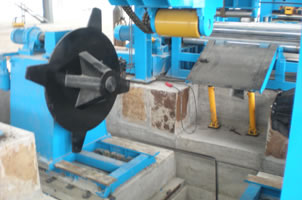

厚板コイルの2重はダブルコーンdecoilerが適切である、30T、35Tまたは40Tまで重いです。

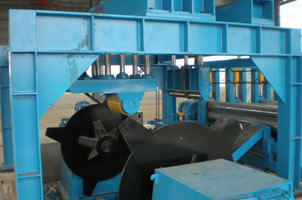

コイルヘッドガイド、プレス、ハシビロガモ含む3強力なポータルスタイルコイルヘッドオープナーは、アンコイリングがスムーズに行くのを確認することができます。

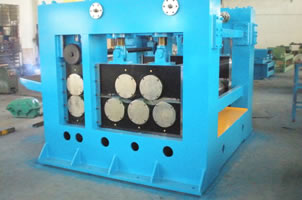

平らな鋼板を作るために4、レベリングローラーの直径は科学的に適切であるべきプレートのカットと長さの行を処理するとき、我々は実際の経験と技術計算によってレベリングローラーの直径を確認します。
5.バックアップブラケットに設置されたバックアップローラはしっかり戻ってレベリングしながら、レベリングのローラを確認してください何の変形をしないためにローラーをレベルアップすることができます。
6.二回レベリング良好なレベリング効果を確実にするために、厚板カット対長さのラインに配置されています。
お客様は役に立たない縁をトリミングするために、エッジトリマーを含めるように選択することができます。
7.最終的なシート送出装置は、空気圧パッキングテーブルの上に完成した用紙を送ります。
8.私たちは、有名なブランドの会社、例えばによって供給されたプレートのCTLマシンのために良い品質の部品を採用三菱PLC制御、勇賢/阜新油圧部品、HRB / ZWZ / SKFベアリングなど

入力素材:CR、人事炭素鋼コイル、GI、PPGI鋼板。

1. YJ-(3〜12)

×

長さラインに1600ミリメートル/ 2000ミリメートル/ 2500ミリメートル厚板カット
プレートCTLマシンストリップの厚さ:3〜12ミリメートル
ストリップ幅:600〜1600ミリメートル、800〜2000ミリメートル、1100〜2500ミリメートル
レベリングローラー:Φ180、13pcs
レベリングローラーの材質:40Cr、HRC55-56
レベリング用電力:132KW DCモータ+ Eurothem 590直流速度制御
プレートCTL機械切削速度:(0〜20)メートル/分、調節可能

2.YJ-(4-16)

×

1500ミリメートル

長さラインにカット/ 2000ミリメートル/ 2500ミリメートル厚板
プレートCTLマシンストリップの厚さ:4〜16ミリメートル
ストリップ幅:500〜1500ミリメートル/ 800〜2000ミリメートル/ 1100〜2500ミリメートル
レベリングローラー:Φ220mm、11pcs
レベリングローラーの材質:40Cr、HRC54-55
レベリング用プレートCTLマシンパワー:160KW DCモータ+ユーロサーモ製590 DCの速度制御。
切削速度:(0〜20)メートル/分、調節可能

3.YJ-(5-20​​)

×

1800ミリメートル

長さラインにカット/ 2000ミリメートル/ 2500ミリメートル厚板
ストリップの厚さ:5〜20ミリメートル
プレートCTL機ストリップ幅:800〜1800ミリメートル、1000〜2000ミリメートル、1100〜2500ミリメートル
レベリングローラー:Φ230、9PCS
レベリングローラーの材質:40Cr、HRC54-55
レベリング用電力:110KW + 160KW DCモータ+ Eurothem 590直流速度制御。
プレートCTL機械切削速度:(0〜20)メートル/分、調節可能
詳細仕様:モデル厚さ長さレベリングスピード
JY-12×16003. - 12ミリメートル600〜1600ミリメートル調整可能最大20メートル/分
JY-16×18004〜16ミリメートル1000〜1800ミリメートル調整可能最大20メートル/分
JY-20 X 20005〜20ミリメートル1000〜2000ミリメートル調整可能最大20メートル/分
注:あくまでも参考としてフォームのデータは一般的な範囲に応じて、我々は常に設計し、作る各厚板のカットに長さのラインを、プレートのCTL機各顧客の特定の要件に応じて、その結果、各顧客は、自分のよくコンテンツを購入することができます当方からのライン。
  • 太いスリッターライン
  • 太いスリッターライン

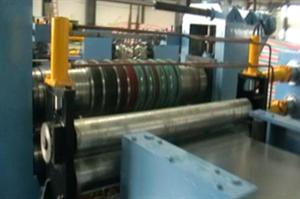

    また、金属コイルのスリッターと呼ばれるこの厚板スリットラインは、小さな赤ちゃんのコイルに厚い鋼マスターコイルをスリットすることができます。太いコイルスリットラインはで構成されています。コイルローディング車、二重マンドレル大きな負荷アンコイラ、ポータルスタイルコイルヘッドガイド、プレス、シャベル機器、ダブルローラーピンチフィーダー、五ローラレベラ、エンドカッター、ロールテーブル、中央アライナ、ディスクスリッター、スクラップワインダー、穴アキュムレータ、プレセパレーター&テンショナー、ポータルスタイルのコイルセパレータと押さえ、recoiler、コイル搬出車、油圧制御、および電気制御。...
